項目案例：康卓科技與北京碧水源科技股份有限公司（碧水源）合作30余座國內城鎮污水處理廠自動控制系統（控制柜）項目：



隨著我國社會經濟的發展，環境問題也越來越突出，當前以手動控制為主的生活污水處理系統已經不能適應實際需求。我國先進的污水處理廠大部分都是使用活性污泥法來進行污水處理。隨著社會的發展，我國對水環境質量提出了更高的要求，尤其是對新建的城市污水處理廠來說，氮、磷的處理要求要比以前更高，因此而開發出A2/O法與氧化溝法等改進型的活性污泥工藝技術。相比發達國家，我國當前的污水處理技術、設備以及處理的效果都是十分落后的。





如果對我國當前污水處理廠的控制系統進行分析，可以得出他們的特點與不足：

控制系統的層次及類型多但是水平不一

控制系統之間不能進行良好的協調，通訊與監控功能不完善；

自動控制系統的配套產品十分落后

針對上述不足，我們提出了基于PLC控制的生活污水處理系統。





什么是PLC

PLC是可編程控制器的縮寫，它針對生活污水處理系統的現場運行信號，以相應的現場設備與I/O模塊與其直接連接。PLC的基本結構包括電源、I/O模塊、CPU模塊與編程器等主要部分。



污水處理控制系統

基于PLC控制的污水處理控制系統的總體設計框架由工業控制計算機與PLC來對無事處理系統進行自動化的控制。PLC的可靠性與穩定性都是十分高的，而且它的抗干擾能力比較強，能很好地滿足現場控制的需求，只是缺少一個良好的人機交互界面；如果是工業控制計算機來控制，雖然有了方便性與靈活性，但是又沒有了PLC的優點。這個設計完美地結合了PLC與IPC的優勢，將兩者有機結合起來。這個系統的結構是上、下位機主從式的，各部分的功能分別是：

下位機：主控PLC，他與污水處理設備進行連接，通過一號與二號PLC站來采集現場的數據，來實現本地報警、狀態判定與分站控制的功能。

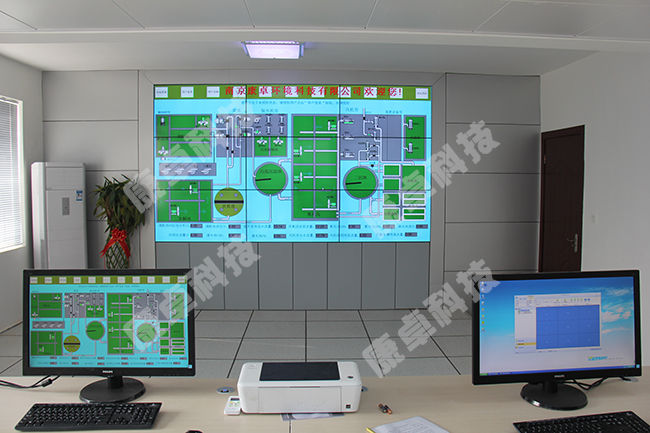

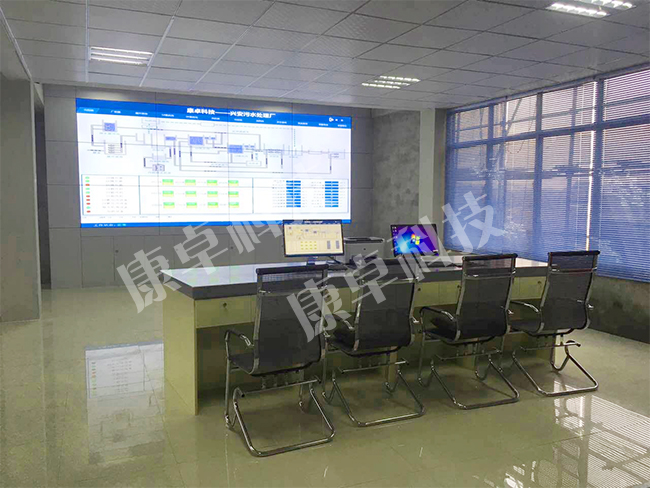

上位機：工業控制計算機，他的實時監控界面的設計是以組態軟件為核心，功能包括狀態顯示、故障記錄、時間日期、負荷記錄、系統設置、參數設置、模式選擇、報表統計以及實時數據顯示等，有十分友好直觀的操作界面。

此外，上位機連接著UPS、打印機等輸入輸出設備。





PLC與工控機的集成系統中，兩者的數據交換是非常關鍵的，一般來說有兩種實現的方式，一是I/O卡，二是串口通信。

根據污水處理技術的技術流程，我們提出了對每個環節的控制要求。

（1）格柵間。格柵機的運行狀態在上位機上顯示；自吸泵要準備兩條，如果有一條發生故障，另一條會自動替換故障泵開始運行；軸流風機要在現場設置有啟停按鈕。

（2）隔油沉淀池。轉子泵要在現場設置啟停按鈕；電磁流量計的范圍是0-50m3/s顯示隔油沉淀池旁邊的入口污水流量。

（3）調節池、事故池。對加藥混合反應裝置與氣浮裝置都是進行監視但不控制，控制有手動進行，如果設備出現故障，應該上位顯示報警與蜂鳴報警器同時進行。

（4）A/O池。平漿式攪拌機與潛水?dāng)嚢铏C(jī)都由現場手動控制，系統只對其進行監視。

（5）綜合工房。立式回用水泵要有兩臺，在正常液位時運行一臺泵，低液位時停止，高液位時警報，但是有一臺泵發生了故障，則備用泵開始啟用，并且一直到故障泵完成修復，立式回流污泥泵也是如此；剩余污泥泵、化學污泥泵都是只監不控，控制可在現場或控制柜進行。

（6）綜合泵房。輸泥螺桿泵與空壓機都是只監不控，上位顯示報警與蜂鳴報警器顯示設備故障。





污水處理站有獨特的庫管環境，空氣潮濕、控制設備分散、占地面積大，根據污水處理站的這種情況，其自控系統的設計指導思想是“集中檢測、分散控制”。

污水處理站自控系統的控制形式是PLC與組態分級分布進行控制，這樣在中控室就可以實現對各工況的實時監控，并且工藝過程自動控制的原則是就地單獨控制。以系統控制的要求作為根據，我們對自控系統的框架進行了確定。在社會可持續發展受到高度重視的現代，我國生活污水處理系統十分落后的現狀如果不得到根本性的改變，科學發展觀就難以貫徹下去。針對我國當前污水處理系統存在的問題，生活污水處理過程本是比較費時費力的，但現在PLC控制的生活污水處理系統借助PLC的優勢，主控制器對其實現了自動化的操作；另外，工控機的使用讓資源管理、現場操作與過程控制設計實現了較優化管理。

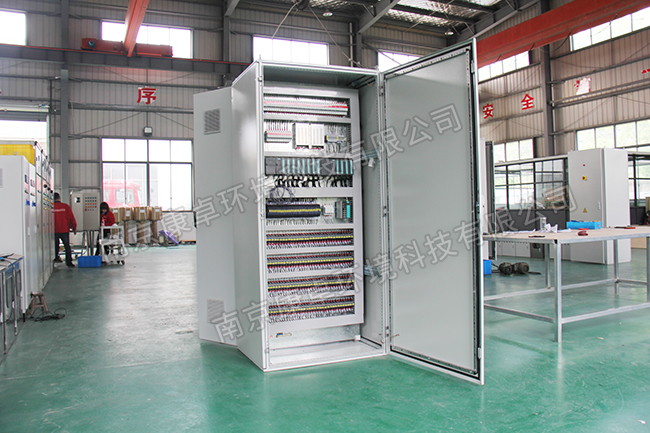

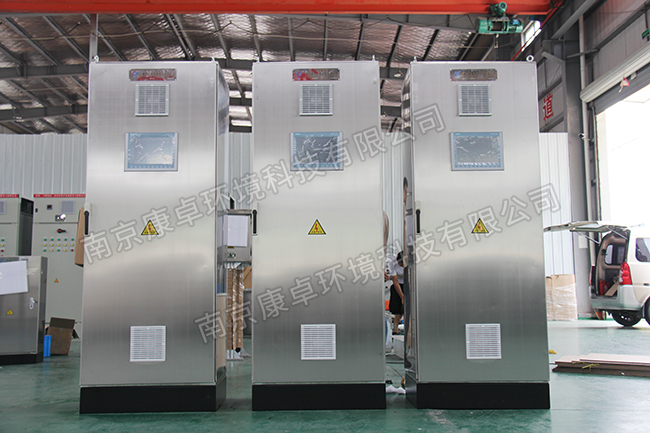

康卓科技可根據用戶需求，進行量身定制污水處理PLC控制柜、污水處理自控系統、中控系統?？筛鶕?jù)用戶要求制定核心元器件品牌?？底靠萍缄懤m(xù)接了很多污水處理工程項目，如碧水源、北京高能環境相關污水廠合作項目。公司承接污水處理控制柜的成套制作，24小時服務熱線：025-86666104，我們將給您提供完善的解決方案。
